מה זה בכלל איזון פאזות?

אתחיל ואומר שאיזון פאזות יכול להתבצע רק בלוחות חשמל תלת פאזיים!

משמעות המושג איזון פאזות אומר שבפועל בזמן תכנון לוח חשמל יש צורך לבצע חלוקה נכונה של מעגלי החשמל בצורה כזאת שכל פאזה תשתמש באותו זרם חשמל.

אוסיף ואומר שליצור מצב שכל פאזה צורכת אותו זרם חשמל במדויק זו משימה בלתי אפשרית אבל המטרה בחלוקה נכונה היא שלא יהיו הפרשים גדולים מידי.

דוגמה להפרשים גבוהים: פאזה אחת צורכת 5 אמפר, פאזה שנייה 6 אמפר ופאזה שלישית 25 אמפר – מצב במחייב איזון וחלוקה מחודשת.

איזון פאזות

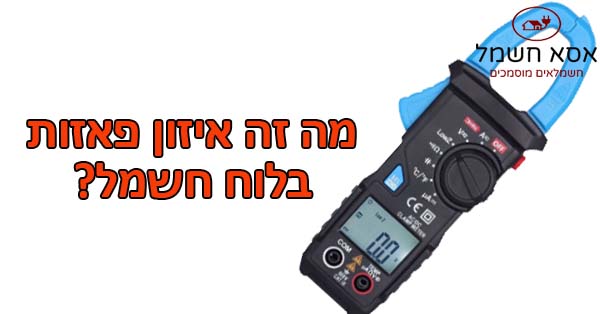

אמפרמטר-צבת לאיזון פאזות בלוח

איך בודקים עם הפאזות מאוזנות?

אז קודם כל חשוב לדעת שאיזון או חלוקה מחודשת בלוח חשמל מבצע חשמלאי מוסמך בלבד ולא שום אדם אחר לא מקצועי.

הבדיקה מתבצעת בדרך כלל עם מכשיר שנקרא אמפרמטר-צבת שבעזרת הצבת מקיפים את מוליכי הפאזות הראשיים בלוח החשמל אחת אחת ומקבלים את צריכת הזרם בפועל.

בזמן הבדיקה מומלץ להפעיל כמה שיותר מכשירי חשמל בבית על מנת לדמות מצב צריכה זהה לצריכת שיא בבית על מנת לקבל נתונים מדויקים.

איך מתבצע איזון פאזות בפועל?

ברגע שהחשמלאי זיהה שיש בצריכת הזרם בין הפאזות חוסר איזון הוא יתחיל לנסות ולהעביר מעגלי חשמל מהפאזה שצורכת הכי נמוך לגבוה ולהיפך.

אם לצורך העניין יש בלוח פאזה שצורכת 20 אמפר לעומת פאזה שצורכת 5 אמפר אז צריך להעביר מעגלי חשמל מהפאזה עם הצריכה הגבוהה לנמוכה.

בסיום פעולת איזון הפאזות צריך להיות מצב שכל הפאזות צורכות כמעט את אותו זרם עד כמה שניתן בהפרשים הכי נמוכים שאפשר.

תקלות אפשריות בגלל חלוקה לא נכונה בלוח תלת פאזי

חוסר איזון בין פאזות בלוח חשמל זה דבר שעלול לגרום לכל מיני תקלות לא רצויות כמו קפיצה של המפסק הראשי בלוח בזמן צריכת שיא על פאזה אחת.

בנוסף, מצב של חלוקה לא נכונה וקפיצות מרובות של המפסק הראשי בלוח החשמל כתוצאה מחוסר איזון עלולות להחליש אותו עד למצב שיהרס לגמרי ויהיה צורך להחליף אותו.
